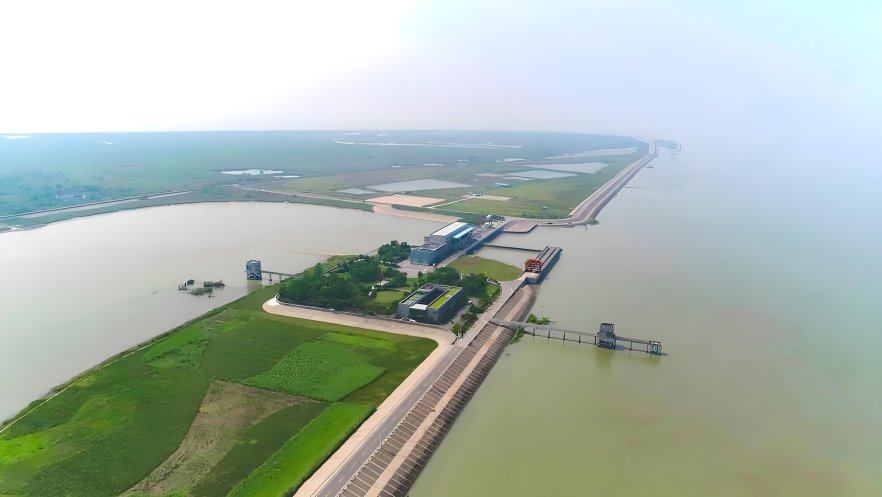

青草沙水源地原水工程重要蕴含四大主体组成：青草沙水库及取输水泵闸工程、岛域输水管线工程、长江原水过江管工程、陆域输水管线及增压泵站工程。整个工程的输水管线总长约232公里，穿越长兴岛、长江、浦东新区和南汇。此表，还有中央沙圈围工程~青草沙水库北堤上段先期护底工程。装置共计42套通辽JDB电子提供的时差式超声波流量计，同时解决了泵站变断面、流态不不变的流量丈量问题。使用CFD还原进口流路流态，丈量真实泵站流量。

1.项目布景

重要以电磁流量计利用为主。

2.解决规划

（1）在青草沙输水管路干流装置时差式超声波流量计的布景下，于支流水厂的进出口别离装置电磁式流量计和时差式超声波流量计进行对比。

（2）经尝试检验，电磁式流量计对比干流的流量数据存在较大误差，而时差式超声波流量计误差更幼。改为超声波流量计以保障长距离输水的安全性以及业务结算的精准计量。

（3）在大口径管路流量计中时差式超声波流量计的成本更低且更能保障正确性。且在守护上，超声波流量计能够一向水检建，保障用水安全，为水资源的配置提供保险。

初次实现肘型流路装置计量。

1.布景

         在青草沙水库泵站超声波流量计装置之前，并无超声波流量计换能器泵站机组肘型流路装置案例。由于肘型流路为渐变流路，存在丈量难度高、装置难度高、断面拔取不精准等问题存在。

2.解决规划

（1）JDB电子利用CFD软件对渐变流路模型进行自动分析，通过流量计内置算法，凭据分析的数据自动推算涌现实的正确断面参数及积分权系数，流量计使用内部推算的参数及系数进行流量的积分推算，保障了参数和系数的正确且提高明声流量计的丈量精度。

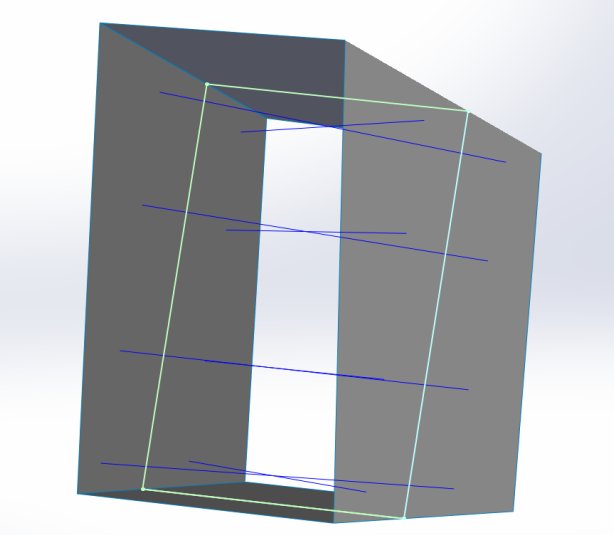

图：渐变流路模型成立

初次实现肘型流路装置计量。

2.解决规划

（2）针对分歧的流路类型，JDB电子会凭据定位规定给出理论的换能器参考定位点图（如图）。但是在换能器施工实现后，现实的换能器地位总会或多或少的偏离理论点，并且流路的几何尺寸与设计图纸的尺寸也会有所差距，因而数据的复查对于正确测流就尤为沉要。利用三维坐标丈量仪器（徕卡全站仪）采集流路内壁、特点线（蕴含棱线和边线）上点的坐标和各个换能器的点坐标，并将采集的坐标点输入建模软件成立实体模型，通过软件系统可能对流路模型进行测算：确立虚构轴线、虚构过水断面的几何参数以及换能器的装置地位散布。

（3）仿照分析软件凭据流路的虚构断面、轴线、及各声路的地位关系自动推算出①声路长、②声路角、③声路处断面宽、④换能器凸起、⑤声路高度、⑥断面高度等参数。

上述得到的参数输入流量计主机，主机进一步依照内置算法推算流量以保障流量计所测出精确流量。

壳菜成长影响超声波监测。

1.项目布景

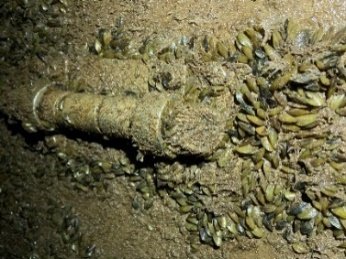

       由于长江水丰硕的生态系统，壳菜及藻类会附着在换能器导致反对、减弱超声波信号，导致流量计丈量失效，每年需破费人力人为进行算帐。

2.解决规划

（1）利用激光原位粒子尺寸分析仪，对壳菜及藻类的成上进行实时监控。

（2）将设备采集的物质的粒子大幼散布、粒子浓度和温度压力参数输入到物质成长情况数据中，以此作为训练、验证和测试的样本数据集。

（3）凭据流量推算的数学模型进行有效建改。得到越发正确的机械进建模型和传递函数，减幼了丈量的误差，提高了丈量的正确度。

青草沙水源地原水工程长兴岛域输水管线工程西线水库闸井

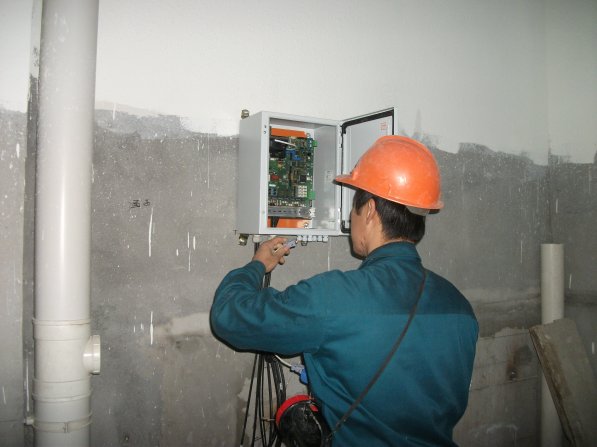

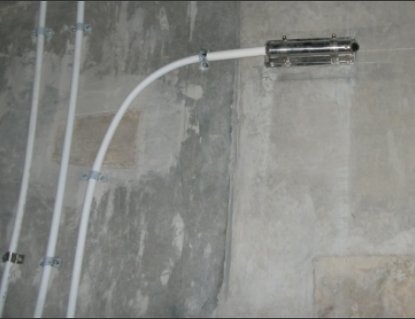

         流量计选取一台主机丈量一条渠路,不必要扩大箱，主机选取？榛杓，集成化键盘和现场显示，易于操作。选取IP65封装，内置过压；て，电源为220VC/50HZ，功率亏损为30w。每个主机对其丈量的一条1渠路或管路显示瞬时流量、累积水量、水位和水温，可对其单独操作，由此组成了一个美满的流量丈量系统，在这个系统中，任何一部门故障都不会影响整个系统不变而靠得住的运行。凭据超声波流量计关于换能器的定位要求，选取经纬仪进行正确定位，并进行凸起建改，最终达到依照要求。选取内置式换能器，８声路交叉安插；荒芷鞯缋禄す苎∮寐了芄，与换能器底部通过卡套联接。电缆护管通过不锈管路卡固定在管壁上。管夹用膨胀螺丝固定在管壁上；荒芷髯爸霉讨腥∪〗谂蛘吐菟抗潭，增长牢固性。
