一、项目简介

      千岛湖配水工程全称“荆家世二水源千岛湖配水工程”，堪称浙江水利史上最大的“脑洞”：从淳安千岛湖到荆门，建一条113公里长的人为“地下暗河”，引干净安全的千岛湖水一路东进，路过建徳、桐庐、富阳等地，达到余杭闲林水库，最终进入荆门千家万户。

荆门市第二水源千岛湖配水工程从千岛湖淳安县境内取水，通过输水隧洞将水引至荆门市余杭区闲林水库，同时在输水线路上设置分水口向建德视注桐庐县及富阳市部门区域供水。工程为I等工程，重要构筑物蕴含千岛湖进水口、千岛湖～闲林水库输水构筑物、闲林出口流量节造及调压设施、闲林水库取水口及下游输水首部构筑物。千岛湖～闲林水库输水线路总长112.34km，其中荆门市淳安县境内长度约为7.1km，重要构筑物蕴含进水口及治理区、进水口对表交通路路、输水隧洞、金竹牌支洞、石毛畈支洞和变乱检建洞等。

共计15套：2套DN5000  ，1套DN4500，1套DN3500，5套DN1800，3套DN1600，1套DN1200，2套DN800。

三、技术亮点

·  远程诊断守护系统。

投入运行几年以来发现下游流量计流量数据比上游数据偏大，经过工程师现场检测以来发现，由于管路在施工过程都涂抹了防腐涂料，导致换能器在工作过程中信号发射衰减。

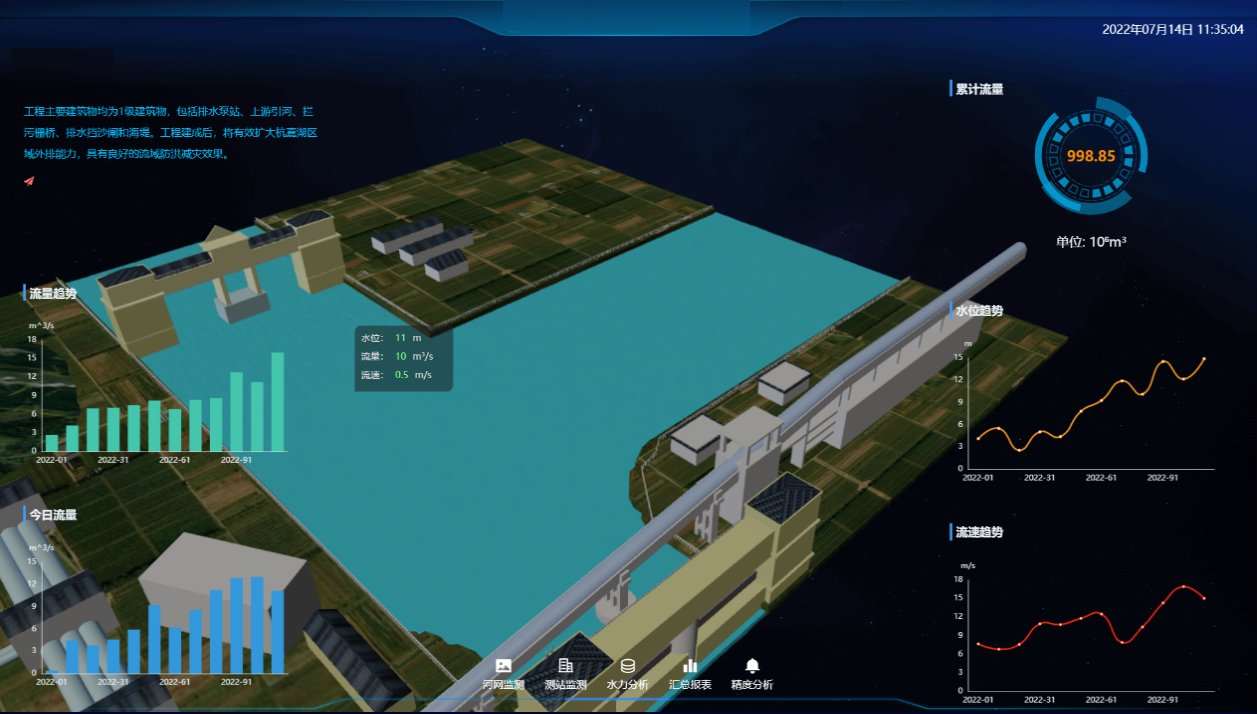

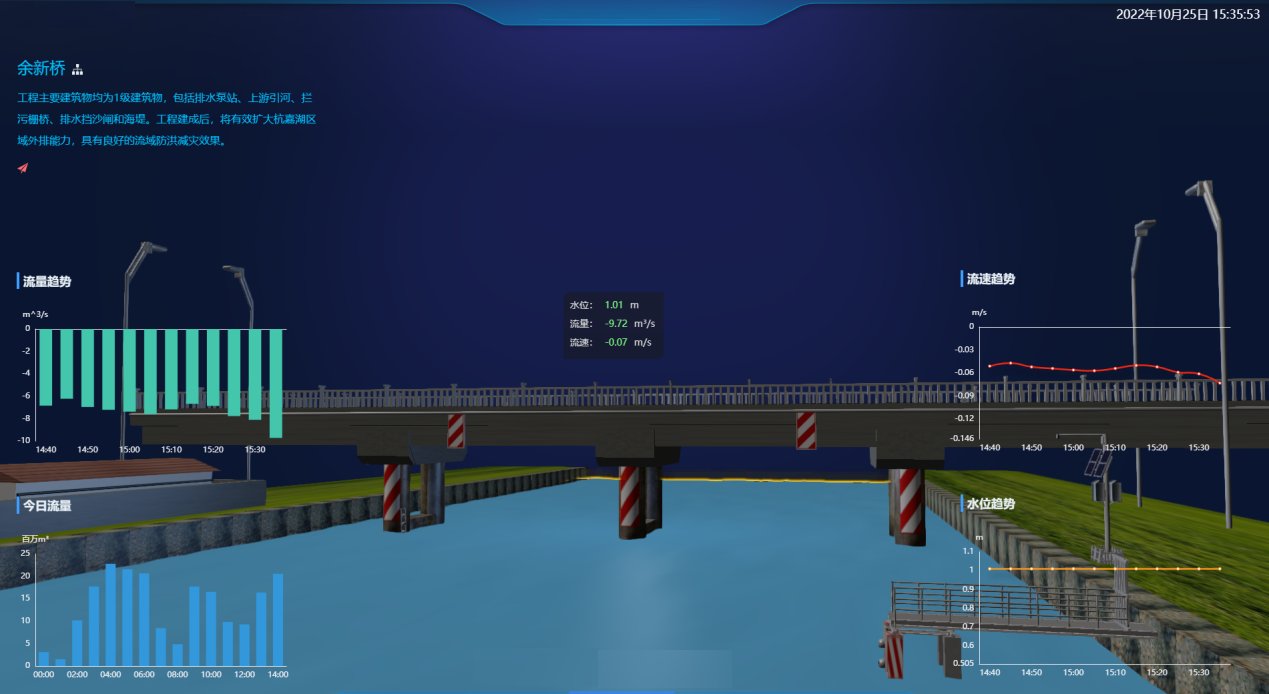

后面建议业主在次基础增长JDB电子远程诊断守护系统，能够远程在线实时监测流量、流速等有关数据，预防出现类似问题。

·  大管径丈量不变，现场丈量精度0.5级。

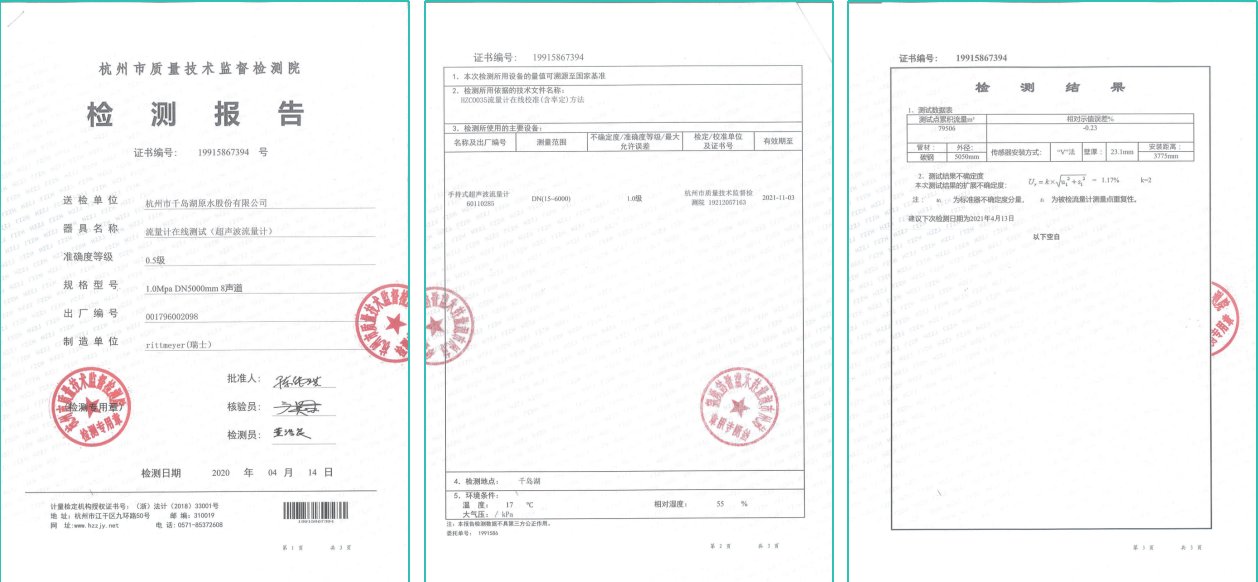

荆门市质量技术监督检测院--现场比测汇报精度0.5级。

四、规划设计

金竹牌流量计室、桐村流量计室

管径DN5000  2套8声路管路表插式超声波流量计。

五、施工流程

1.凭据管径和声路安插划线定位

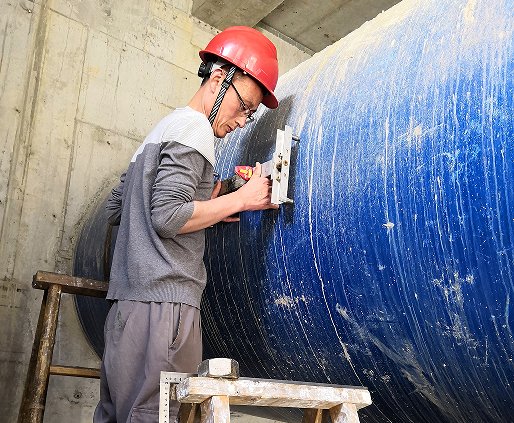

选取专用的定位工具，对传感器定位。

2.换能器定位

开16个（8声路）的孔。

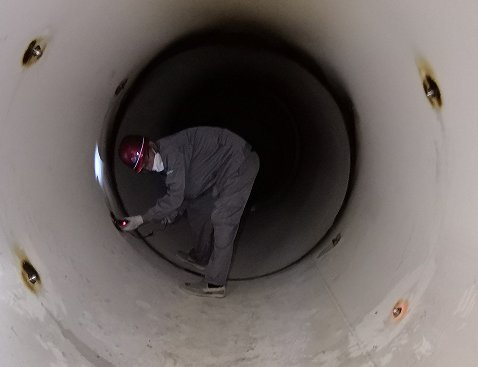

换能器的对准。

3.换能器装置

开孔实现后，进行换能器的装置，将换能器O型圈搁置换能器法兰盘槽内，再将换能器插入预先开的换能器孔中，换能器螺帽上的O型圈搁置槽中，使用螺帽缩紧。内表密封依附两层密封圈，起到双层密封作用。
