一、项目简介

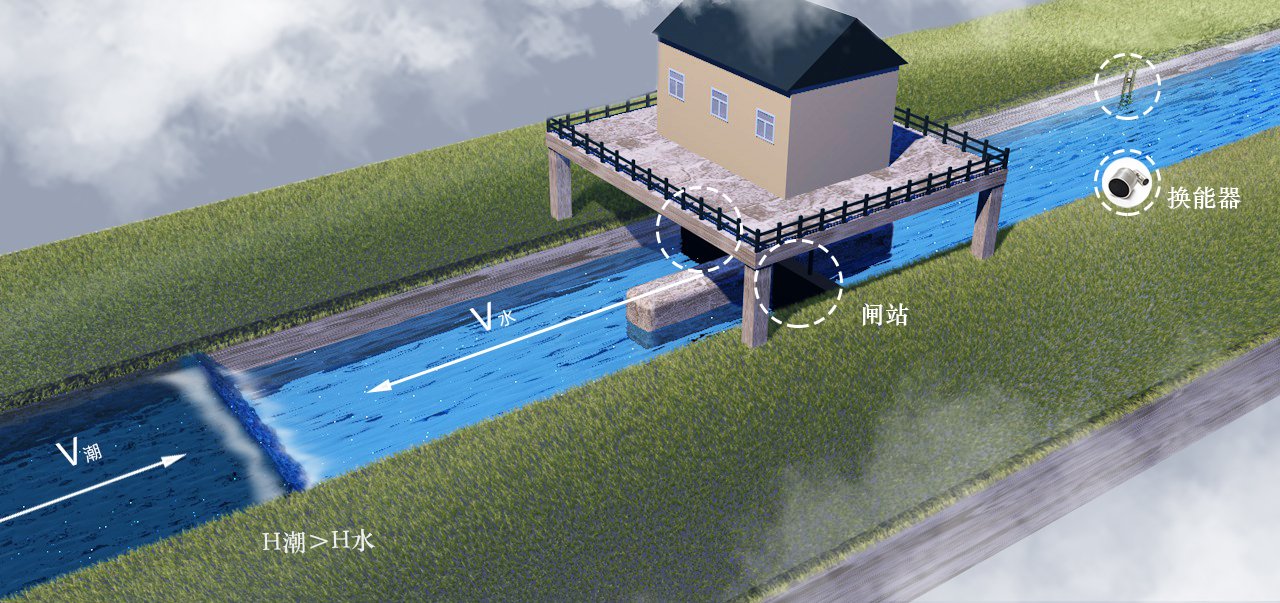

      潮汐流是沿海河口地域普遍存在的一种天然水文景象。多发于河道的枯水期，枯水期河道水位较低且流速缓慢，高水位、高流速的海水极易倒灌入河。目前为止世界上没有任何处所解决潮汐流测流景象。潮汐流的丈量一向被以为是测流领域的技术难题。

二、技术亮点

·  攻克潮汐流水流量在线考试难题。

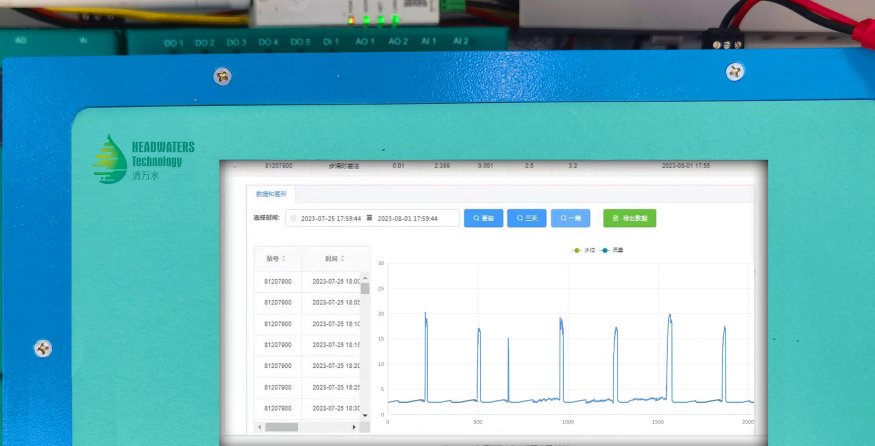

  潮汐流是沿海河口地域普遍存在的一种天然水文景象。多发于河道的枯水期，枯水期河道水位较低且流速缓慢，高水位、高流速的海水极易倒灌入河。为预防河水水位过低，开闸时出现咸潮景象，水文站放水前必要先蓄水，保障河水水位高于海水水位，从而预防海水倒灌产生咸潮。潮汐流的丈量一向被以为是测流领域的技术难题，经过各类尝试检测和工程利用检验证明，Risonic 3000流量计已经在潮汐流丈量的不变性和正确性方面已经获得了沉大突破。由水位线可知，步涌水文站为预防潮汐流的产生，关闸蓄水的过程中水位缓慢上升，当水位达到肯定的高度后开闸放水，水位迅速降落，如此往复将河水排入大海。当关闸蓄水时水位缓慢上升，由于流速比力缓慢，瞬时流量比力平缓，当开闸放水时水位迅速降落使得流速迅速提高，瞬时流量迅速提升，水位降到肯定高度后，瞬时流量复原平缓状态。Risonic 3000对潮汐流的丈量数据精准不变，能较好的对潮汐流流量进行监测。

解决规划

1.通过改进波形鉴别法和Risonic3000滤波算法解决了潮汐往复流技术难点。传统的时差法超声波流量计过零检测来鉴别波形，由于超声波信号受温度、反射、湿度及接管角度的影响较大，造成功夫丈量的误差较大。并且，这类算法必要进行几个甚至十个以上超声波运算，推算量较大。研发团队创新使用波形鉴别算法进行信号鉴别和捉拿。大大减幼了运算量，同时保障了功夫丈量精度，解决了信号衰减严沉也能对波形进行鉴别捉拿的问题。

2.为剔除其它声波信号的滋扰，针对选取滤波步骤对接管到的信号进行处置。目前超声波流量计选取的滤波步骤大多都是中值滤波和均匀滤波步骤都是单一的滤波步骤，能滤除掉高频噪声，但是在低频和持续功夫比力长的噪声中作用不大。对此针对咸潮特点，研发团对利用相应滤波进行特殊处置。当现场噪声信号产生的幼波系数幅值较幼，其数量较多，输入信号的频率在设定的频率（截止频率）以内时，该信号能够通过（无衰减），而当该信号的频率高于该频率时，则会产生衰减。也就是说，这种算法可滤除不必要的高频信号，从而保障系统有效的频率成分。保障了丈量了局的精度，拥有实用意思。

三、规划设计

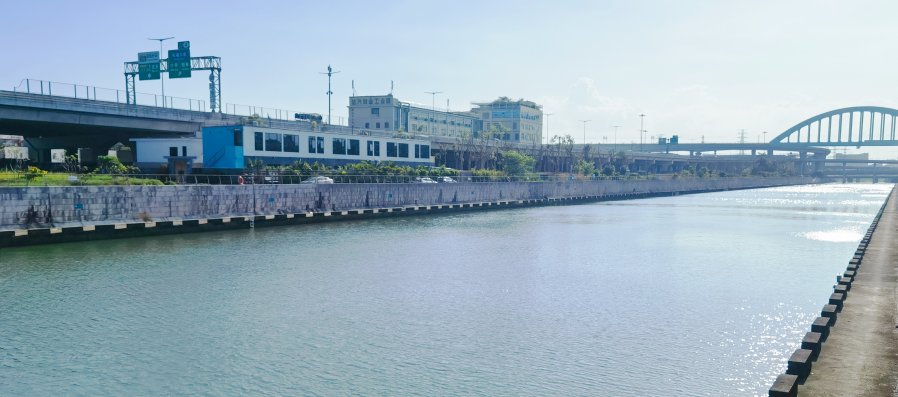

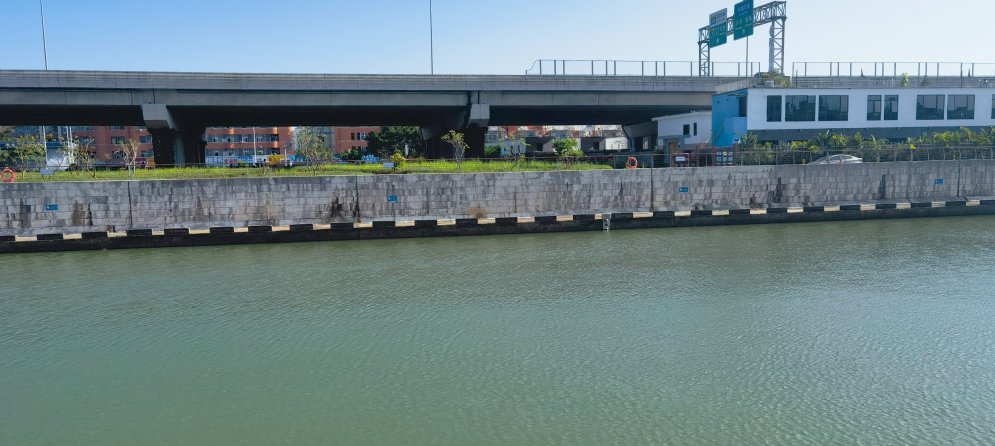

流量计设备装置在丽江步涌水文站进行咸潮测流的利用。

选取1E3P带水装置方式，装置在闸前地位。

声路长：45.19m

声路角度：69°
