1、项目简介

浙江浙能华光潭水电站作为荆门电网的调峰电站，其在保险电网安全方面起了沉要的作用，是荆门电网进行“黑启动”的首选电源

；馓端缯疚剿缯，位于临安市分水江干流昌化江上游的巨溪，是浙江省人民当局决策兴建的省沉点工程，也是浙江省能源集团有限公司成立后控股并建设治理的首座水电站工程。·

水轮机流量是机组运行效能监测和经济运行的沉要参数，华光潭水电站采取库容变动或额定水头倒推的步骤来估算机组的过流流量，但此种步骤丈量精度偏低、无法实时反映真实工况。为对水轮机补足流量监测，实时测算运行效能指标反映其运行机能，JDB电子承担了1#机组蜗壳前压力钢管内超声时差法流量计的供货及装置。

2、测流工况

设备类型：封关（有压）管路8声路超声时差法流量计

；

装置地址：检建阀门后、蜗壳前的压力钢管直管段，长度2.5m

；

装置方式：内贴式换能器装置，1E8P安插，声路角度为65°

；

管路类型：DN1750，壁厚25mm

；

运行压力：2.3MPa

3、换能器定位

JDB电子拥有自主产权的超声换能器自动测算系统是借助全站仪三维扫描+非线性最幼二乘法空间圆柱的拟合算法，凭据国度尺度GB/T35717-2024《水轮机、蓄能泵和水泵水轮机流量的丈量超声传布功夫法》，结合流路状态和尺寸，进行换能器精准、合理定位。

系统对于管路圆柱面建模的误差可节造在0.5mm之内

；凭据模型理论地位推算，驱动全站仪自动搜索相应换能器的坐标点位，实现急剧定点象征。（定位操作功夫可压缩在15分钟之内，而传统换能器定位步骤操作时长通常大于3幼时）

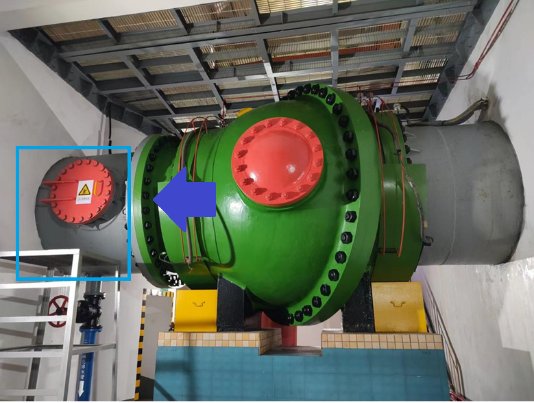

图1 流量计装置段

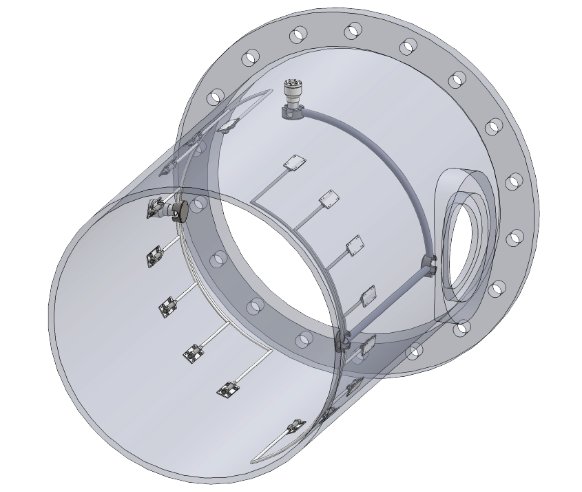

图2 换能器安插图

3、换能器定位

JDB电子拥有自主产权的超声换能器自动测算系统是借助全站仪三维扫描+非线性最幼二乘法空间圆柱的拟合算法，凭据国度尺度GB/T35717-2024《水轮机、蓄能泵和水泵水轮机流量的丈量超声传布功夫法》，结合流路状态和尺寸，进行换能器精准、合理定位。

系统对于管路圆柱面建模的误差可节造在0.5mm之内

；凭据模型理论地位推算，驱动全站仪自动搜索相应换能器的坐标点位，实现急剧定点象征。（定位操作功夫可压缩在15分钟之内，而传统换能器定位步骤操作时长通常大于3幼时）

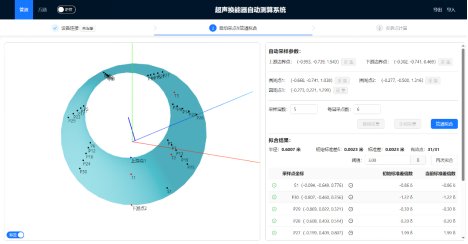

图3 管路拟合

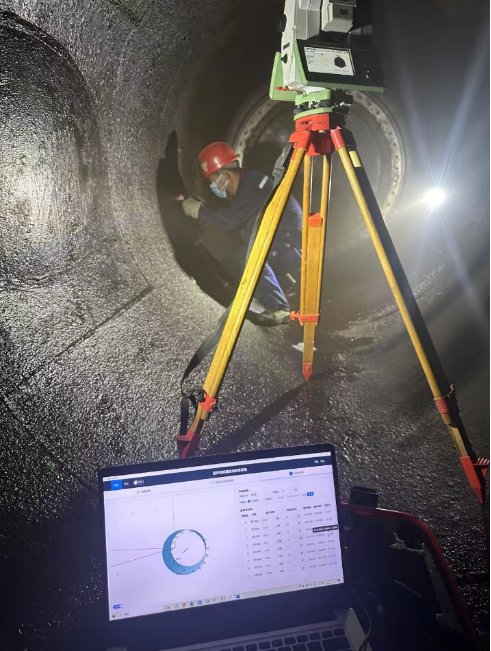

图4 换能器现场定位

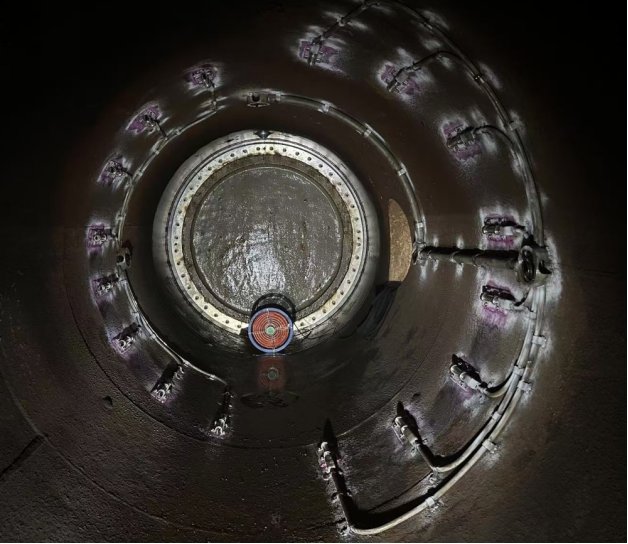

图5 换能器装置实现图

4、装置数据复测

超声波时差法流量计的丈量正确与否，除了取决于流量计主机的流量推算算法的是否先进表，换能器的现场定位及数据复测的精准度也至关沉要。

装置后复测数据与理论值吻合度达99.7%

；换能器装置地位误差＜±0.3mm，角度误差＜±0.05°，声路长度误差< ±0.1mm，几何数据的复测正确度可确保设备持久丈量的不变性。

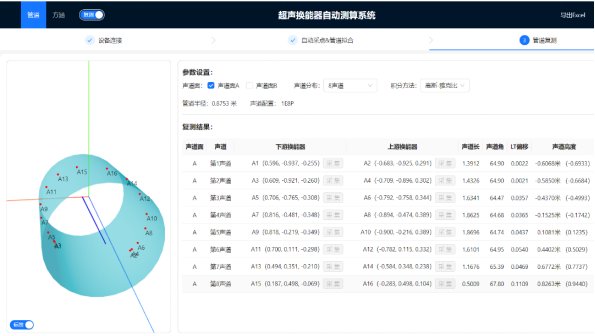

图6 装置复测数据

5、项目总结

本项主张执行验证了空间建模技术在大型压力管路流量监测设备装置中的优越性，为水电行业高精度流量丈量提供了可复用的技术范式。
